Plastikinių dalių angų atidarymas yra įprastas būdas sujungti su kitais komponentais arba pridėti funkcinių mazgų. Skylių dydis ir vieta turėtų sumažinti poveikį gaminio stiprumui arba padidinti gamybos sudėtingumą. Toliau pateikiami keli veiksniai, į kuriuos reikia atsižvelgti projektuojant skyles.
Atstumas tarp sujungtų skylių arba atstumas tarp skylės ir gretimo tiesiojo gaminio krašto neturi būti mažesnis už skylės skersmenį, kaip parodyta diagramoje, kurioje pateikiami pagrindiniai atstumo nuo kraštų arba vidinių sienų taškai. Tuo pačiu metu sienelės storis aplink skylę turėtų būti kuo didesnis; kitu atveju pradurta vieta gali įtrūkti. Jei skylėje yra sriegių, projektavimo reikalavimai tampa sudėtingesni, nes sriegio sritis yra linkusi į įtempių koncentraciją. Remiantis patirtimi, norint sumažinti įtempių koncentracijos koeficientą srieginės angos krašte iki saugaus lygio, atstumas nuo srieginės angos krašto iki gaminio krašto turi būti didesnis nei tris kartus didesnis už srieginės angos skersmenį.
1 Per skylutes
Žvelgiant iš surinkimo perspektyvos, kiaurymės naudojamos daug dažniau nei aklinos skylės ir jas lengviau pagaminti. Žvelgiant iš formos dizaino perspektyvos, kiaurymių konstrukcija taip pat yra struktūriškai pranašesnė, nes šerdies kaiščiai, naudojami skylėms formuoti, gali būti palaikomi iš abiejų galų. Kiaurymės gali būti suformuotos arba iš vieno šerdies kaiščio, pritvirtinto abiejuose formos galuose, arba iš dviejų tarpusavyje sujungtų šerdies kaiščių, kurių kiekvienas pritvirtinamas viename formos gale. Paprastai pirmasis metodas laikomas geresniu. Taikant antrąjį metodą, dviejų šerdies kaiščių skersmenys turi šiek tiek skirtis, kad gaminyje nebūtų įpjovimų, atsiradusių dėl nedidelio jų ašių nesutapimo, o besiliečiantys galiniai paviršiai turi būti lygūs.
2 aklinos skylės
Aklines skyles formuoja išmetimo kaiščiai (taip pat vadinami šerdies kaiščiais), kurie gali būti palaikomi tik vienoje formos pusėje. Todėl išlydytas plastikas juos lengvai sulenkia ir deformuoja, todėl aklina anga tampa elipsės formos. Taigi, išmetimo kaiščio ilgis negali būti per ilgas. Paprastai aklinos skylės gylis ribojamas iki dvigubo skersmens. Jei aklinos angos skersmuo yra 1,5 mm ar mažesnis, jos gylis neturi būti didesnis už skersmenį.
3 Gręžimas
Daugeliu atvejų reikėtų kiek įmanoma vengti papildomų gręžimo procesų. Apsvarstykite galimybę suprojektuoti skyles, kurias būtų galima suformuoti per vieną liejimo operaciją, kad sumažintumėte gamybos sąnaudas. Tačiau kai formuojama skylė yra ilga ir siaura (ty skylės ilgis yra didesnis už jos gylį), papildomos sąnaudos keičiant nulūžusius arba sulenktus šerdies kaiščius gali būti didesnės nei antrinio gręžimo proceso kaina. Tokiu atveju reikėtų apsvarstyti galimybę pridėti antrinį gręžimo procesą. Gręžimo procese turėtų būti naudojami gręžimo įtaisai, siekiant pagreitinti gamybą ir pagerinti kokybę, taip pat sumažinti papildomas išlaidas ir laiką, susijusį su sulaužytais grąžtais ar dažnu galandimu. Kitas būdas yra pridėti mažas, negilias angas ant plastikinės dalies, o ne naudoti gręžimo įrankį.
4 šoninės skylės (šoninės šerdys)
Šoninės skylės dažnai apsunkina formos projektavimą, ypač kai šoninės angos kryptis yra statmena formos atidarymo krypčiai, nes šoninės skylės lengvai sukuria įpjovas ant plastikinės dalies. Įprasti metodai apima kampinių kaiščių ir suskaidytų formų (šoniniai -veiksmai) arba hidraulinės šerdies traukimo naudojimą. Atkreipkite dėmesį į tai, ar šerdies kaištis deformuosis ar sulūžs spaudžiant plastikiniam užpildui; ši situacija būdinga ilgiems, mažo{3}}skersmens šerdies kaiščiams. Kadangi formos struktūra tampa sudėtingesnė, pelėsių gamybos sąnaudos yra didesnės. Be to, gamybos laikas atitinkamai pailgėja, nes šerdies kaištis turi būti įtrauktas prieš išstumiant dalį.
5 Kiti dizaino aspektai
Kiti aspektai, susiję su skylių dizainu gaminio projekte, yra šie:

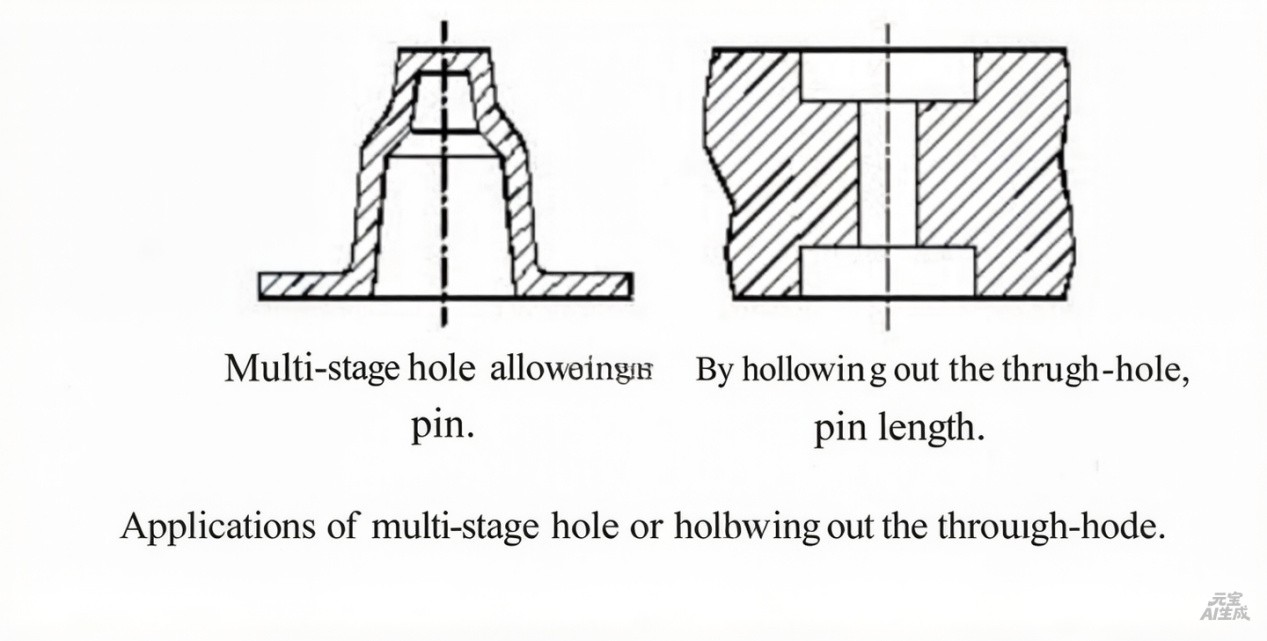

5.1 Pakopinės skylės (skylės su keliais sujungtais skirtingų dydžių skersmenimis)gali būti didesnio gylio nei vieno vienodo skersmens skylės. Be to, išgręžus dalį formos skylės srityje taip pat galima sutrumpinti reikiamą skylės gylį. Toliau pateiktoje diagramoje parodytas šių dviejų metodų taikymas.

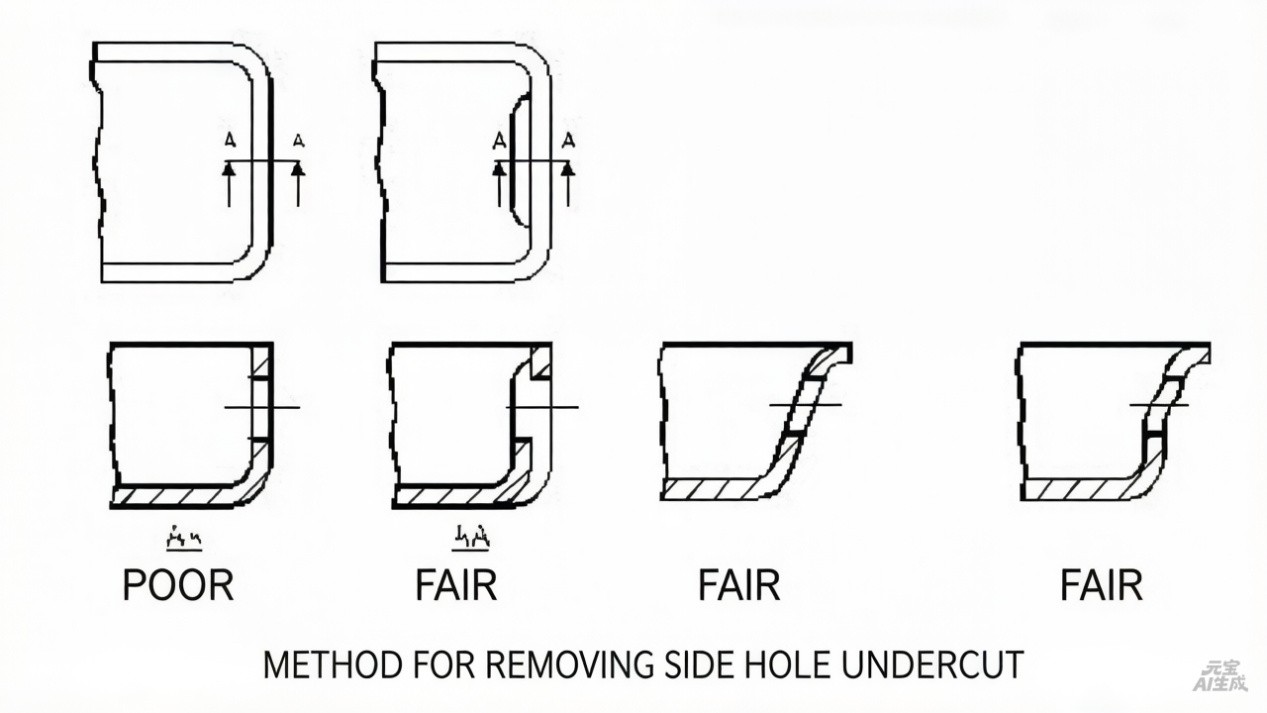

5.2 Naudojant kampinius kaiščius, padalintas formas arba hidraulinius šerdies traukimus šoninėms angoms neišvengiamai apsunkins formos struktūrą ir padidės sąnaudos. Šią problemą galima pašalinti padidinus šoninės angos sienelės grimzlės kampą arba pakeitus originalią šoninę angą laiptuota anga, taip pašalinant šoninės angos padarytą įpjovą. Šoninių skylių įpjovimų pašalinimo metodų diagrama iliustruoja šių dviejų metodų taikymą.

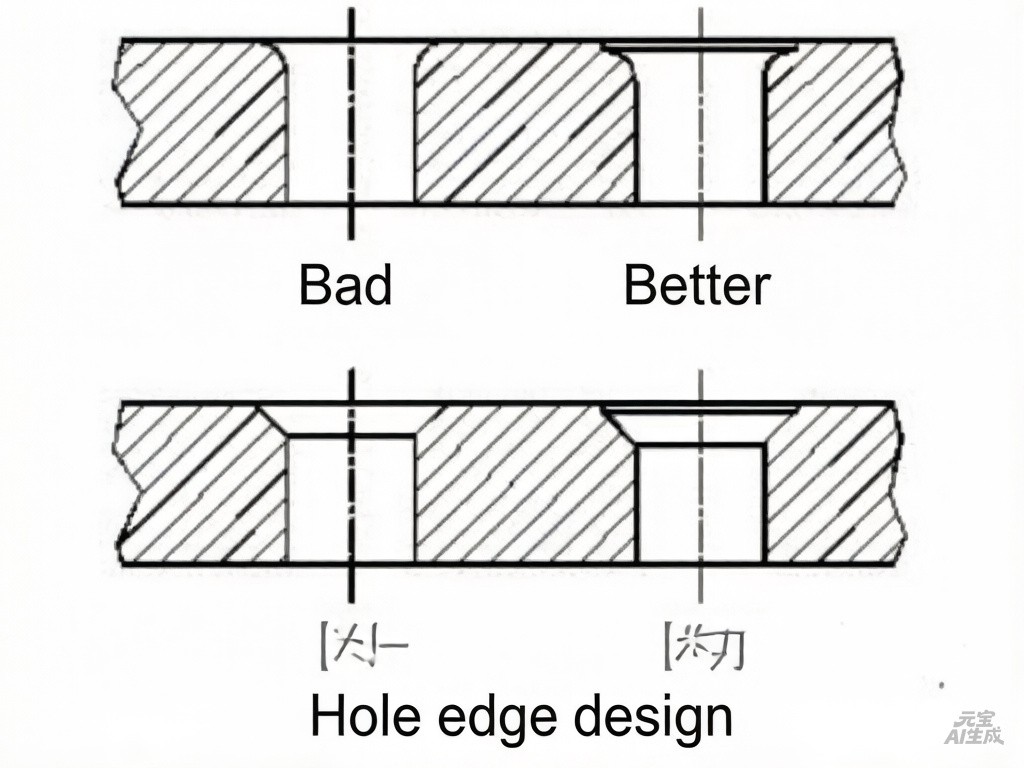

5.3 Skylės krašte turėtų būti rezervuota bent 0,4 mm tiesi žemė (vertikali atkarpa). Suprojektuoti visą nuožulną ar filė skylės krašte dažnai yra nepraktiška ekonomiškai ar praktiškai. Žiūrėkite skylės krašto dizaino schemą.
